不锈钢三通

详情介绍

浙江志通管阀科技有限公司是一家专业生产不锈钢弯头,不锈钢三通,不锈钢管件,不锈钢法兰,不锈钢大小头的公司。本公司拥有先进的生产设备:专用自动成型设备、功率强大的电固熔炉,并配有自动记录温度和时间智能温度控制仪、先进的抛丸喷砂和酸洗、钝化设备等等。本公司现在配备了先进的测试设备,并且已经掌握了相应的测试技术。光电直读光谱仪,用于化学成分分析; X射线,超声波,液体渗透性,用于无损检查;硬度计,用于硬度检查;厚度计,用于壁厚检查等。我们有丰富的经验。我有信心建立志通的企业形象。志通不仅提供符合ISO9001的国际质量标准,而且还通过专业的冶金技术帮助做出正确的选择。它生产和经营的产品广泛用于造纸,造船,石油,化工,电力,生物技术,天然气,污水,建筑,医药,食品(乳制品)和其他行业。子通产品销往欧洲,美洲,日本,马来西亚,中东和越南等国际市场,从而获得了较高的市场份额和客户满意度。

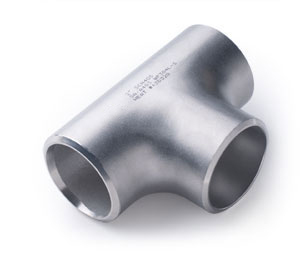

不锈钢三通是管道配件和管道连接器。用于主管道的支管。不锈钢三通分为相等的直径和减小的直径。所有具有相同直径的三通端均具有相同的尺寸。缩径三通的主管尺寸相同,但支管比主管小。一次即可形成不锈钢三通的液压凸起过程,提高了生产效率。增加了主管和不锈钢三通的肩壁厚度。

不锈钢三通是管道分支中使用的一种管件。使用无缝管制作三通时,通常使用的工艺是液压凸起和热压。不锈钢三通的液压膨胀是一种成形过程,其中分支管通过轴向补偿金属材料而膨胀。在此过程中,使用特殊的液压机将液体注入与三通相同直径的管坯中,并通过液压机两个水平侧缸的同步定心运动来挤压管坯。液体压力随着管体积的减小而增加。当达到膨胀不锈钢三通支管所需的压力时,金属材料在侧缸和支管中的液体压力的双重作用下沿着模腔流动,从而使支管膨胀。

不锈钢三通的液压凸起过程可以一次成型,从而提高了生产效率。主管的壁厚和不锈钢三通的肩部将增加。不锈钢三通是管道配件和管道连接器。用于主管道的支管。不锈钢三通分为相等的直径和减小的直径。所有具有相同直径的三通端均具有相同的尺寸。缩径三通的主管尺寸相同,但支管比主管小。

不锈钢三通的工作原理

不锈钢三通是一种用于管道分支的管件。当前使用的无缝管三通接头的制造工艺包括液压胀管和热压。不锈钢三通的液压膨胀是一种成形过程,其中分支管通过轴向补偿金属材料而膨胀。在此过程中,使用特殊的液压机将液体注入与三通相同直径的管坯中,并通过液压机两个水平侧缸的同步定心运动来挤压管坯。液体压力随着管体积的减小而增加。当达到膨胀不锈钢三通支管所需的压力时,金属材料在侧缸和支管中的液体压力的双重作用下沿着模腔流动,从而使支管膨胀。去做。 ..一次即可形成不锈钢三通的液压凸起过程,提高了生产效率。增加了主管和不锈钢三通的肩壁厚度。

分类:由于不锈钢三通的液压膨胀工艺需要大量设备,因此目前主要用于生产标准壁厚低于DN400的不锈钢三通。适用的成型材料是冷加工硬化趋势相对较低的低碳钢,低合金钢和不锈钢,包括一些有色金属材料,例如铜,铝和钛。

不锈钢三通管件开启时的注意事项:不锈钢三通管件的挤压变形属于拉伸变形。如果ε大,则孔末端的颈部会收缩并损坏。因此,避免孔的端部出现裂纹是挤压的主要问题,并且是一次挤压的限度变形。该顺序主要受不锈钢数据扩展速率的限制。

在不锈钢三通接头的打开过程中,请牢记以下几点:

1、不锈钢三通接头球阀处于关闭位置,球阀受阀杆机械压力的影响,阀座压力过紧。

2、逆时针移动手轮,不锈钢三通管球阀的阀杆将倒转,并且底部的成角度的平面会导致球从阀座中出来。

3、气门杆仍被拔出,导向销被染在气门杆的螺旋槽中,因此球头不会因摩擦而扭曲。

4、在达到完全方位角之前,将气门杆拉到限度方位角,球体处于完全方位角。

不锈钢三通的六大结构特点

1、无摩擦开合:彻底解决了传统阀门由于密封面之间的相互摩擦而影响密封的问题;

2、上部安装结构:可以直接在线检查和维修管道中安装的双阀,从而有效减少设备停机并降低成本。这种阀门通常应水平安装在管道中。

3、单阀座设计:消除了阀腔介质异常压力升高的问题,从而影响了使用的安全性。

4、低扭矩设计:特殊设计的阀门只需很小的手柄即可轻松打开和关闭阀门;

5、楔形密封结构:阀通过阀杆提供的机械力进行密封,将球楔压在阀座上,从而削弱了阀的拧紧力。受管道压力差变化的影响,在各种工况下都能可靠地保证密封性能。

6、密封表面上的自清洁结构:当球体从阀座倾斜时,管道中的流体沿球体的密封面为360度。均匀的流路不仅消除了高速流体对阀座的局部清洁,而且冲洗了密封面上的沉积物,达到了自清洁的目的。

三通尺寸规格表1

公称通径外径(MM)中心距至端面的距离理论重量KG/PCS
DNINCHD1*D2CM5S10S20S40S80S120S
20*203/4*3/425*25 26.7*26.729290.07 0.080.10 0.110.12 0.130.13 0.150.16 0.18
20*153/4*3/425*18 26.7*21.329290.06 0.070.09 0.100.11 0.120.12 0.130.15 0.16
25*25

1*1

32*32 33.4*33.438380.11 0.120.19 0.200.21 0.220.23 0.250.30 0.32
25*20

1/3/4

32*25 33.4*26.738380.10 0.110.18 0.190.20 0.210.22 0.240.28 0.31
25*15

1*1/2

32*18 33.4*21.338480.09 0.100.17 0.180.19 0.200.21 0.230.27 0.30
32*32

1.1/4*1.1/4

38*38 42.2*42.248480.19 0.200.36 0.390.39 0.450.42 0.520.63 0.73
32*25

1.1/4*1

38*18 42.2*33.448480.18 0.190.33 0.350.37 0.390.40 0.420.58 0.68
32*20

1.1/4*3/4

38*25 42.2*26.748480.17 0.180.31 0.320.34 0.360.38 0.400.55 0.65
32*15

1.1/4*1/2

38*20 42.2*21.348570.16 0.170.30 0.310.33 0.350.36 0.380.52 0.68
40*401.1/2*1.1/245*45 48.3*48.357570.35 0.450.26 0.360.65 0.760.78 0.881.08 1.18
40*321.1/2*1.1/445*38 48.3*42.257570.32 0.420.21 0.650.63 0.760.72 0.820.99 1.09
40*251.1/2*145*32 48.3*33.457570.27 0.370.45 0.650.52 0.730.60 0.800.83 1.03
40*201.1/2*3/445*25 48.3*26.757570.26 0.360.44 0.640.51 0.660.58 0.680.80 1.00
45*151.12*1/245*18 48.3*21.357640.25 0.350.42 0.620.48 0.640.56 0.660.78 0.78
50*502*257*57 60.3*60.364600.49 0.501.03 1.051.11 1.131.15 1.181.65 1.67
50*402*1.1/257*45 60.3*48.364570.44 0.450.93 0.951.01 1.031.04 1.061.48 1.50
50*322*1.1/457*38 60.3*42.264510.40 0.430.81 0.890.88 0.940.98 1.001.37 1.42
50*252*157*32 60.3*33.464440.39 0.400.70 0.840.83 0.880.82 0.841.31 1.34
50*202*3/457*25 60.3*26.764760.37 0.380.70 0.800.77 0.850.87 0.901.24 1.27
65*652.1/2*21./276*76 73.0*73.076+700.87 0.761.21 1.251.65 1.732.10 2.122.80 2.88
65*502.1/2*276*57 73.0*60.376670.82 0.811.17 1.161.54 1.482.00 1.982.74 2.09
65*402.1/2*1.1/276*45 73.0*48.376640.77 0.761.11 1.101.41 1.381.89 1.882.56 2.55
65*322.1/2*1.1/476*38 73.0*42.276570.75 0.741.10 1.081.35 1.301.80 1.892.50 2.25
65*252.1/*176*32 73.0*33.476
0.76 0.701.10 1.071.34 1.281.86 1.812.53 2.08



尺寸规格2

公称通径外径(MM)中心距至端面的距离理论重量KG/PCS
DNINCHD1*D2CM5S10S20S40S80S
80*803*389*8986861.161.682.213.024.19
80*653*2.1/289*76 88.9*73.086831.11 1.101.62 1.602.13 2.082.89 2.874.02 3.98
80*503*289*57 88.9*60.386761.06 1.071.53 1.552.05 2.102.76 2.793.81 3.85
80*403*1.1/289*45 88.9*48.386731.01 1.031.49 1.501.98 2.012.67 2.693.70 3.73
80*323*1.1/489*38 88.9*42.286701.00 1.001.48 1.451.95 1.972.65 2.603.68 3.60
90*903.1/2*3.1/2101.6*101.695951.331.922.533.615.08
90*803.1/2*3101.6*88.995921.261.822.413.434.83
90*653.1/2*2.1/2101.6*73.095891.221.762.353.324.67
90*503.1/2*2101.6*60.395831.201.732.313.254.57
90*403.1/2*1.1/2101.6*48.395191.171.702.263.214.51
100*1004*4108*108 114.3*114.31051051.66 1.752.41 2.543.02 3.264.75 5.016.75 7.128.78 9.26
100*904*3.1/2114.3*101.61051021.702.463.194.856.898.96
100*804*3108*89 114.3*88.9105981.55 1.612.24 2.333.16 3.214.42 4.606.27 6.528.15 8.48
100*654*2.1/2108*76 114.3*73.0105951.53 1.602.21 2.313.09 3.114.36 4.566.20 6.508.45 8.45
100*504*2108*57 114.3*60.3105891.51 1.572.19 2.293.08 3.194.32 4.416.13 6.127.97 9.26
100*404*1.1/2108*45 114.3*48.3105861.50 1.552.09 2.242.92 3.194.22 4.006.06 6.047.88 9.11
125*1255*5133*133 141.3*141.31241243.18 3.373.91 4.146.17 6.317.53 7.9810.9 11.616.4 15.4
125*1005*4133*108 141.3*114.31241173.03 3.153.73 3.905.76 5.917.20 7.5210.4 10.813.9 14.5
125*905*3.1/2141.3*101.61241143.093.835.837.3910.614.2
125*805*3133*89 141.3*88.91241112.90 3.023.59 3.745.42 5.716.92 7.2110.0 10.413.3 13.8
125*655*2.1/2133*76 141.3*73.01241082.85 3.003.59 3.735.38 5.706.92 7.2010.0 10.413.3 13.8
125*505*2133*57 141.3*60.31241052.80 3.923.58 3.738.91 9.106.90 7.2010.0 10.413.3 13.8
150*1506*6159*159 168.3*168.31431434.09 4.325.03 5.318.33 9.1010.5 11.116.2 17.121.0 22.2
150*1256*5159*133 168.3*141.31431373.84 4.134.73 5.088.33 9.019.88 10.615.2 16.319.8 21.3
150*1006*4159*108 168.3*114.31431303.76 3.954.64 4.878.21 8.559.70 10.214.9 15.619.3 20.3
150*906*3.1/2168.3*101.61431273.914.828.4610.115.520.1
150*806*3159*89 168.3*88.91431243.72 3.934.56 4.828.09 8.439.56 10.014.7 15.319.2 20.0
150*656*2.1/2159*76 168.3*73.01431213.70 3.814.51 4.727.93 8.339.51 10.014.6 15.219.2 20.0


规格表3

公称通径外径(MM)中心距至端面的距离理论重量KG/PCS
DHINCHD1*D2CM5S10S20S40S80S120S
200*2008*8219*2191781787.7210.417.722.835.450.8
200*1508*6219*159 219.1*168.31781686.74 7.179.20 9.7416.4 16.419.9 21.130.9 32.844.4 47.2
200*1258*5219*133 219.1*141.31781626.61 7.038.98 9.5515.1 16.119.5 20.730.2 32.243.5 46.3
200*1008*4219*108 219.1*114.31781566.43 6.848.73 9.3914.7 15.620.5 20.229.4 31.342.3 45.0
200*908*3.1/2219.1*101.61781526.849.1815.520.131.144.2
250*25010*10273*27321621614.618.0427.3940.0465.1292.51
250*20010*8273*21921620313.316.424.936.459.284.1
250*15010*6273*159 273.1*168.321619411.4 12.115.0 15.021.3 22.731.4 33.450.7 54.072.1 76.7
250*12510*5273*133 273.1*141.321619111.2 11.914.6 14.620.9 22.230.7 32.749.7 52.970.6 75.1
250*10010*4273*108 273.1*114.321618411.0 11.714.4 14.420.6 21.930.3 32.249.0 52.169.6 74.1
300*30012*12325*325 323.9*323.925425421.5 21.524.8 24.834.5 34.556.1 56.095.0 95.0138 138
300*25012*10325*273 323.9*273.125424120.4 20.323.6 23.432.8 32.153.3 53.190.3 90.2131 130
300*20012*8325*219 323.9*219.125422920.2 20.023.3 23.132.8 32.152.4 52.288.6 88.4128 118
300*15012*6325*159 323.9*168.325421918.4 19.522.5 22.729.5 31.347.9 51.081.2 86.4118 136
300*12512*5325*133 323.9*141.325421618.0 19.120.8 22.128.0 30.747.1 50.079.6 84.6115 126
350*35014*14377*377 355.6*355.627927927.4 25.733.1 31.154.9 51.577.2 72.5132 124192 181
350*30014*12377*325 355.6*323.927927025.8 24.231.1 29.251.6 48.572.5 68.2124 116181 170
350*25014*10377*273 355.6*273.127925725.1 23.730.3 28.650.3 47.470.8 66.7121 114171 161
350*20014*8377*219 355.6*219.127924824.6 23.129.7 27.949.2 46.269.2 65.2118 111167 167
350*15014*6377*159 355.6*168.327923824.0 22.329.0 27.148.1 45.667.8 64.8115 110163 156
400*40016*16426*426 406.4*406.430530533.1 31.438.0 36.163.0 59.8101 96.4170 162246 234
400*35016*14426*377 406.4*355.630530532.0 30.436.8 34.960.9 57.998.1 93.4179 170238 226
400*30016*12426*325 406.4*323.930529531.0 28.235.6 34.459.0 57.795.2 90.8173 168230 209
400*25016*10426*273 406.4*273.130528330.2 28.734.7 33.057.6 54.793.1 88.7169 161225 209
400*20016*8426*219 406.4*219.130527329.5 28.133.9 32.356.2 53.591.1 86.8165 157219 208
